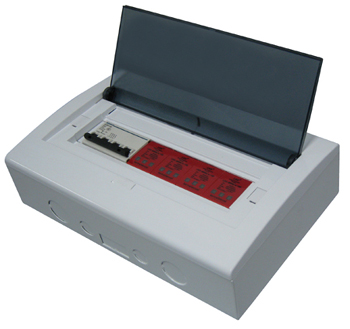

690V电源防雷箱
LKX -B 690 /□
| | | | 100-160：****通流容量Imax（kA）
| | | 690：电源类型（V）
| | B（Box）：防雷箱
| 雷科星
■产品特点
● 选用****压敏电阻，性能稳定****。
● 适用于不同电网制式，保护更全面。
● 高雷电通流能力，ns级响应速度。
● 内置过热断路装置。
● 失效检测指示。
● 遥信报警接口。
● 节能、环保，安装简单、方便，无须特殊维护。
■产品用途
690V电源防雷箱适用于工作电压为600-690V电源系统的防雷保护。该产品广泛用于工业厂矿等的电源系统，如各种配电站、配电房、配电柜开关箱以及其它各种重要且易遭受雷击的设备。
■技术参数
|
名称 |
型号 |
规格 |
标称通
流容量In(kA, 8/20μs) |
****通
流容量Imax(kA,
8/20μs) |
保护水平(kV) |
响应时间(ns) |
额定工
作电压(VAC) |
持续工
作电压(VAC) |
漏电流0.75U 1mA (μA) |
工作 温度 (℃) |
|
690V电源防雷箱 |
LKX-B690/100 |
36mm模块 |
60 |
100 |
2.8 |
＜25 |
600-690 |
900 |
≤20 |
-40～+85 |
|
LKX-B690/140 |
80 |
140 |
3.0 |
|
LKX-B690/160 |
100 |
160 |
3.5 |
■安装说明
●安装前必须切断电源，严禁带电操作。
●防雷箱可悬挂在墙上或水平放置。
●安装时请根据安装示意图所示连接，打开箱盖，正视防雷箱，其中自动断路器接线孔从左到右依次为中线和相线，模块上的PE为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作是否正常。
●防雷箱使用期间，应定期检测，防雷箱出现故障，应及时维修或更换。
● 连接线应采用不小于6mm2的多股铜线，且要求短、粗、直。
●非专业人员请勿拆卸。
|
