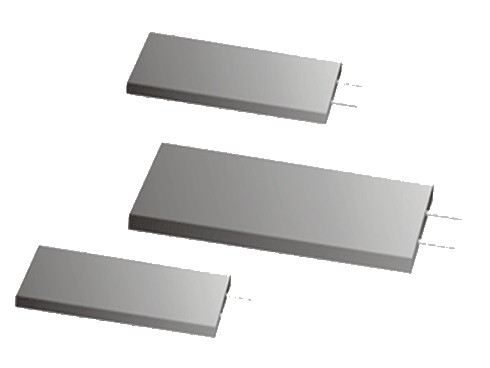

产品名称： 接地模块
产品型号： LA-JD/C-SC
浏览次数： 被浏览768次
产品特点： ◆耐腐蚀、无毒害、使用寿命长、安装方便；
◆能吸湿保湿、接地电阻低，要比相同尺寸的钢管接地体低22%～40%；
◆大电流冲击后阻值不增大，也无变硬、发脆、断裂现象；
◆在高土壤电阻率地域接地，能有效地降低接地电阻；
◆非金属高效接地体受季节影响小，阻值能保持长期稳定。
工作原理： 低电阻接地模块内含稳定的导电成份，金属钝化防腐剂，保水剂等成份。将它埋设于地下，能于土壤紧密接触，扩大散流截面积，在地下形成一个电阻率变化平缓的低电阻区域，从而使整个地网接地电阻显著降低。由于整个模块具有吸水和保水的功能，埋入土层后会吸附周围的水份，保持模块与土壤之间的紧密接触，具有和模块周边土壤良好的导电交换功能。从而使整个接地网电阻不因季节气候的变化面受到大的影响。使电阻保持在一个稳定的小范围内。
技术参数：

安装方法： 一、用量计算
  根据地网土层的土壤电阻率，采用下式计算接地模块用量：
水平埋置，单个模块接地电阻：　Rj =0.068×[ρ÷（a×b）-2] 　　
并联后总接地电阻：Rnj = Rj /nη 　
式中：ρ—土壤电阻率（Ω/m） 　
a、b—接地模块的长、宽（m）； 　
Rj—单个模块接地电阻（Ω）；
Rnj—总接地电阻（Ω）；
n—接地模块个数； 　
η—模块调整系数，一般取0.6—0.9

二、埋设方法
2.1  非金属高效接地体可进行垂直埋置或水平埋置，埋置深度不宜小于0.6m，一般为0.8m～1.0m。
2.2  采用几个模块并联埋置时，模块间距不宜小于4m，如条件不允许，可适当放宽。
2.3  非金属高效接地体的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的****性。
焊接长度应不小于100mm，不允许虚焊、漏焊。
2.4  应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。

三、注意事项
3.1  贮存非金属高效接地体应经常维护，保持一定湿度，避免高温、干燥、曝晒。
3.2  运输和安装时，应避免机械力损伤非金属高效接地体。选择埋设位置时，应避开可能遭受化学腐蚀及高温影响地段。
3.3  回填土时可适量洒水分层夯实，待非金属高效接地体吸湿72小时后测量接地电阻。
3.4  在寒冷地区，非金属高效接地体应埋设在冻土层以下。
