| 电源信号防雷器（电源+有线电视+网络+音频） |

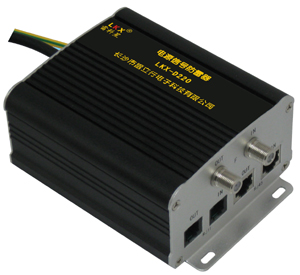

电源信号防雷器
■型号说明
LKX -D220
| | D220：电源、信号合一
| 雷科星
■产品用途
电源信号防雷器是根据IEC防雷要求制作的组合式防雷器，适用于电源、有线电视、网络、音频线路的防雷（浪涌）保护。
■产品特点
● 产品采用串联式结构设计，具有多级保护功能。
● 信号部分均采用电子开关接地方式，能有效消除因共地而对传输信号产生的各种干扰。
● 通流容量大，响应速度快，损耗低。
● 节能、环保，残压低，使用寿命长。
● 集成化组合、体积小，接线简易，安装方便，实用性强。
■ 技术参数
|
名称 |
型号 |
规格 |
接口
类型 |
特性阻抗(Ω) |
额定工作电压(V) |
传输 速率(Mbps) |
标称通 流容量In(kA, 8/20μs) |
频率
范围(MHz) |
响应 时间(ns) |
插入
损耗 (dB) |
|
电源信号防雷器 |
LKX-D220 |
电源 |
国际通用插座孔 |
— |
220 |
— |
10 |
— |
＜25 |
— |
|
有线电视 |
F |
75 |
90 |
50 |
5 |
0-2000 |
＜1 |
＜0.2 |
|
网络 |
RJ45 |
75 |
6 |
155 |
5 |
0-100 |
＜1 |
＜0.2 |
|
音频 |
RJ11 |
75 |
130 |
10 |
5 |
0-10 |
＜1 |
＜0.2 |
■安装说明
● 本产品为串联连接方式。
● 防雷器的IN为输入，OUT为输出，输入端接外线，输出端与被保护设备的输入端相连接。
● 产品应与被保护设备的工作电压相匹配，安装时请根据安装示意图所示连接。
● 防雷器的接地线必须与防雷系统的地线****连接，连接线要求短、粗、直。
● 防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
|
